新聞中心

二位四通電磁換向閥

二位四通電磁換向閥是一款換向換位多功能的閥，以下為詳細介紹二位四通電磁換向閥工作原理及電磁換向閥符號
二位四通電磁換向閥按閥芯在閥體的工作位置數(簡稱為位)分，常用的有二位和三位換向閥;按閥體與系統油路連通的油口數(簡稱為通)分，有二通、三通、四通和五通換向閥等;按操縱閥芯在閥體內作相對運動的方式分，有電磁、液動、電液動、手動和機動換向閥等。因此，換向閥的全稱應包括以上三個主要內容，如二位二通電磁換向閥，二位三通液動換向閥、三位四通手動換向閥、二位五通機動換向閥等。
二位四通電磁換向閥符號：

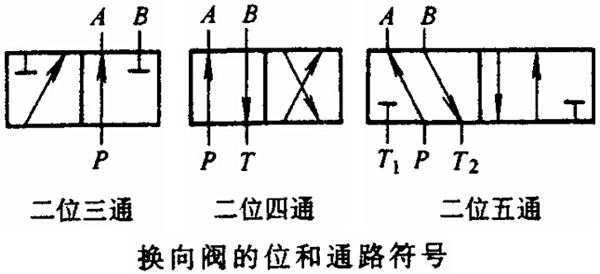

二位四通電磁換向閥位與通：二位四通電磁換向閥符號

1)電磁換向閥
電磁換向閥是利用電磁鐵來操縱閥芯動作，實現油液方向變換的一種換向閥。電磁鐵按使用的電源性質，可分為交流(D型)和直流(E型)兩種電磁鐵。電磁鐵代號用“YA’，表示，不通電時不產生電磁吸力，稱為電磁鐵失電，用“YA-”表示;通電時產生電磁吸力，稱為電磁鐵得電，用“YA +”表示。各種電磁換向閥的工作原理都基本相同。
(1)二位四通電磁換向閥
二位四通電磁換向閥的工作原理圖。它由閥體7、閥芯(滑閥)3、彈簧6和電磁鐵4組成。閥體內腔有五個環槽，對外開有四個通口(O,A,P,B)其中尸為壓力口，接通自液壓泵1輸出的液壓油;A,B為工作口，接通執行元件(如液壓缸9);O為回油口，接通回油
二位四通電磁換向閥工作原理
a)電磁鐵失電(YA- );b)電磁鐵得電(YA+)
1一液壓泵;2一油箱;3-閥芯;4一電磁鐵;5一銜鐵;6一彈簧;7-閥體;S一活塞;9一液壓缸P-壓力口;O-回油口;A,B一工作口箱2的油路。閥芯為三節狀滑閥，由電磁鐵操縱，在閥體內有兩個工作位置。當電磁鐵失電(YA-)時，閥芯3在彈簧6作用下處于液壓缸左腔的油液經B口和0口流回油箱。
活塞運動的方向。
(z>三位四通電磁換向閥
由于閥芯的換位，改變油液流動方向，從而變換三位四通電磁換向閥的工作原理圖。和二位四通電磁換向閥相比，僅在閥體兩端各增加了一根彈簧和一只電磁鐵。因此，該閥在常態下，閥芯2由彈簧1作用，被平衡在中間位置(即常態位置)。當左邊電磁鐵得電，右邊電磁鐵失電，于是左迎電磁鐵吸銜鐵推閥芯壓縮右邊彈簧，迫使閥芯處于極右位置(稱為左位)。此時該閥內部通路情況是P-}A ; B-> O oA /P B j0。

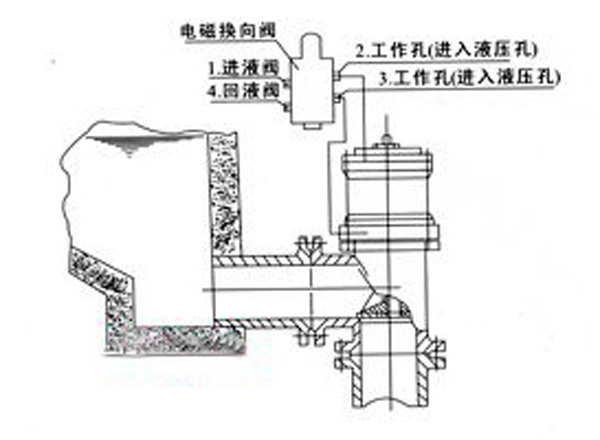

二位四通電磁換向閥排泥閥工作原理圖：二位四通電磁換向閥工作原理
