閥門型號編制方法
行業標準化管理委員會日前發布了《閥門型號編制方法》;由機械工業聯合會提出，按照GB/T1.1-2009給出的規則起草，閥門型號編制方法由閥門標準化技術委員會(SAC/TC188)歸口。 　　 　　
閥門型號編制方法規定了閥門的型號編制、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號和代號的表示方法。閥門型號編制方法適用于各類閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、排污閥、柱塞閥、減壓閥、疏水閥、安全閥的管道閥門產品。

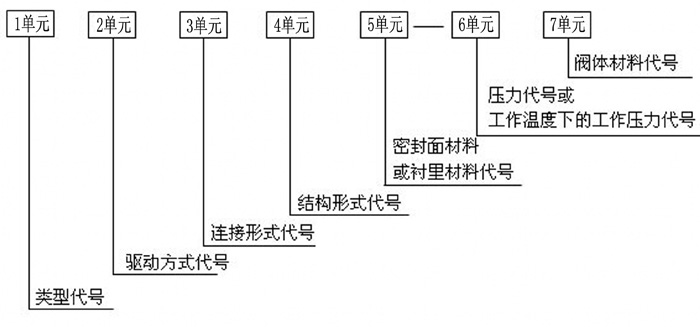

閥門型號表示方法
      當今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜; 閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、選用、經銷，提供了方便。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要;目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠家可按自己的情況制訂出編號方法。

五單元、閥門密封材質（代號表）：

六單元、閥門公稱壓力
數值用阿拉伯數字直接表示（__MPa）MPa的數值公斤數的10倍

七單元、閥門閥體材料(代號表)：

注：Pg≤16kgf/cm2的灰鑄鐵閥，Pg≥25kgf/cm2的碳鋼閥，省略本代號

2、閥門密封面或襯里材料代號表：

注：1、由閥體直接加工的閥座密封材料代號用“W”表示。
    2、當閥座和閥瓣（閥板）密封材料不同時，用低硬度材料代號表示（隔膜閥除外）。

閥門型號和名稱編制方法示例：
a）閘閥型號編制示例：電動、法蘭連接、明桿楔式雙閘板，閥座密封面材料由閥體直接加工，公稱壓力PN0.1MPa、閥體材料為灰鑄鐵的閘閥：Z942W-1電動楔式雙閘板閘閥。
b）球閥型號編制示例：手動、外螺紋連接、浮動直通式閥座密封面材料為氟塑料、公稱壓力 PN4.0MPa、閥體材料為1Crl8Ni9Ti的球閥：Q21F-40P外螺紋球閥。
c）截止閥型號編制示例： 電動驅動對接焊連接、直通式、閥座密封面材料為堆焊硬質合金、工作溫度540℃時工作壓力7.0MPa、閥體材料鉻鉬釩鋼的截止閥：J961Y-P54170V電動焊接截止閥
d）蝶閥型號編制示例：液動、法蘭連接、垂直板式、閥座密封材料為鑄銅、閥瓣密封面材料為橡膠、公稱壓力PN0.25MPa、閥體材料為灰鑄鐵的蝶閥：D741X-2.5液動蝶閥。
e）隔膜閥型號編制示例：氣動常開式、法蘭連接、屋脊式結構并襯膠、公稱壓力 PN0.6MPa、閥體材料為灰鑄鐵的隔膜閥：G6K41J-6 氣動常開式襯膠隔膜閥。
